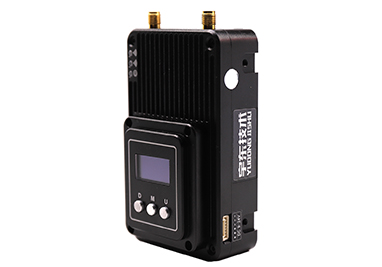

YD-TD8000-DT

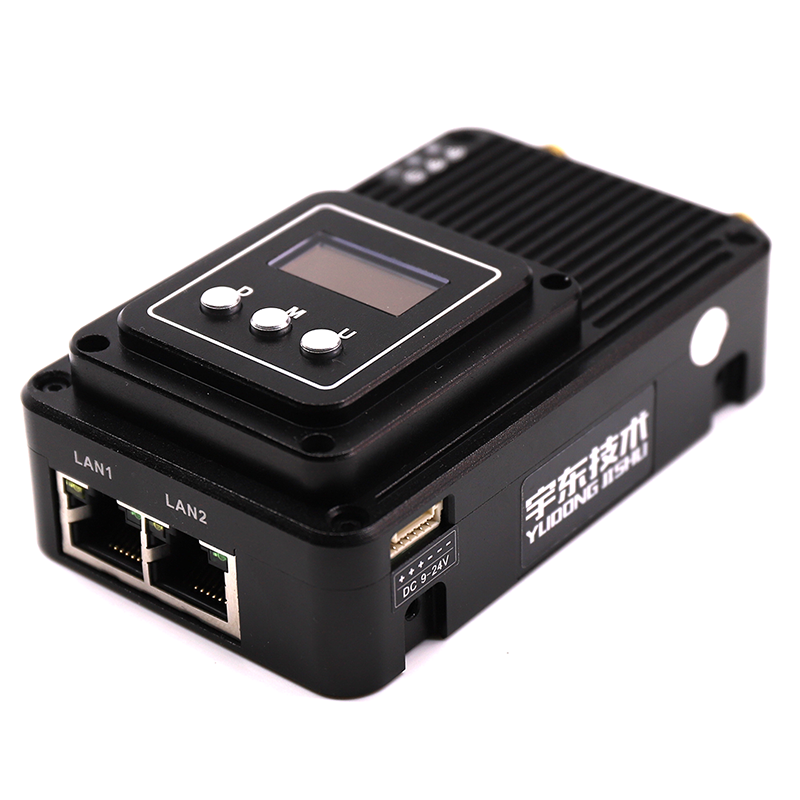

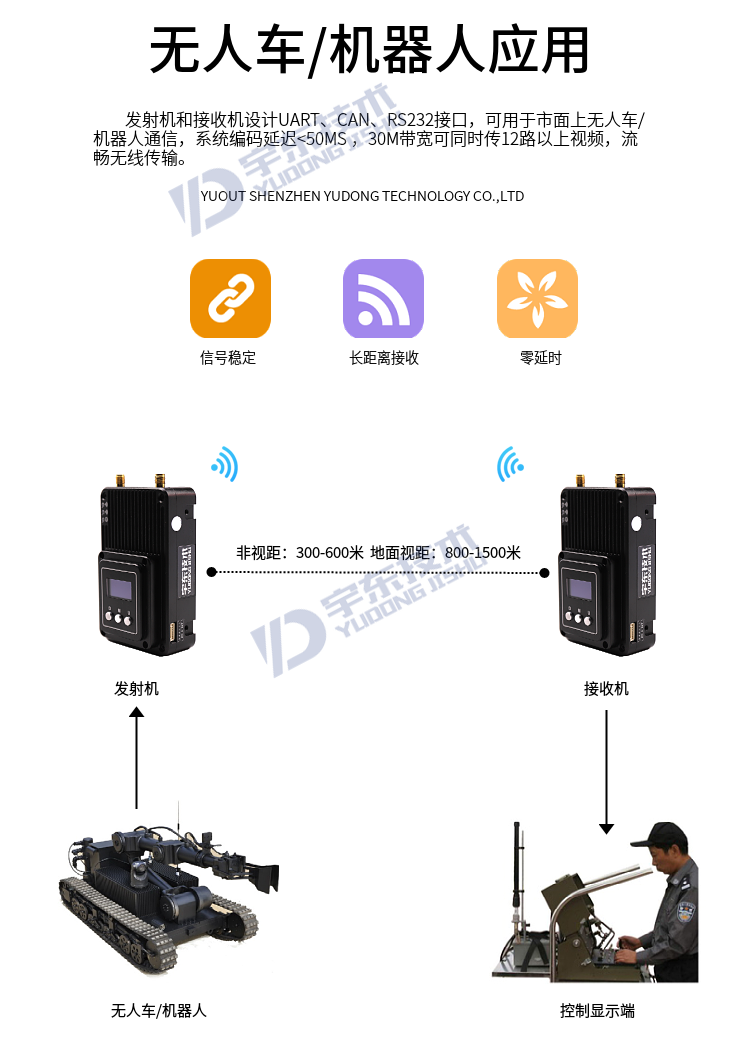

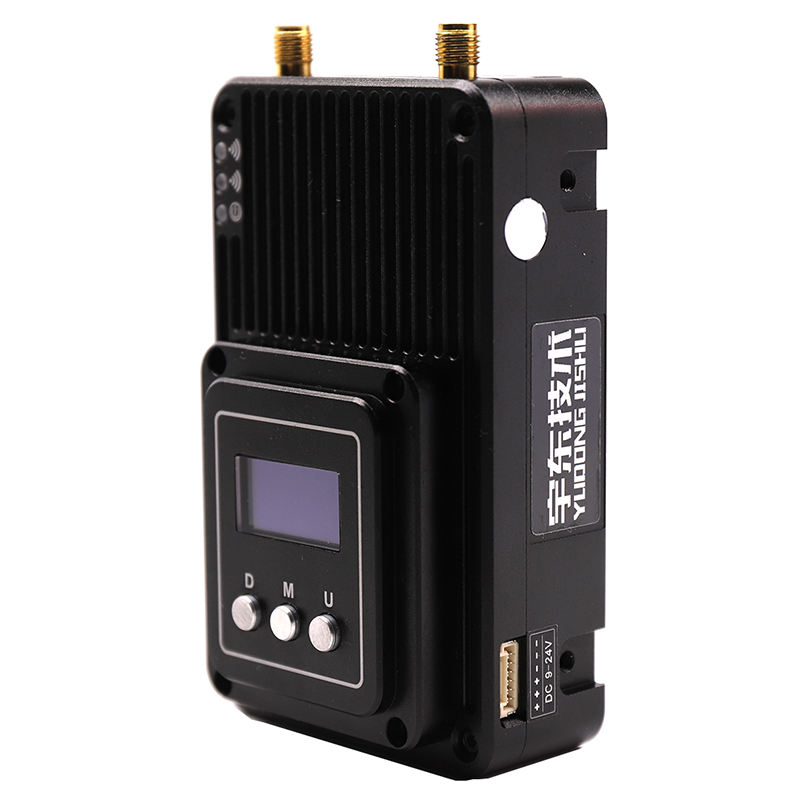

YDTD8000宇東視頻數據無線圖傳系統采用工業級無線高速率數據傳輸技術,非視距,非WIFI,集合正交頻分復用時分多址調制及MIMO多進多出容量技術,完全基于IP互聯網協議,實現全雙向透明通道寬帶傳輸。非視距:300-600米;地面視距:800-1500米;空對地:5000米。系統為純硬件連接,即插即用;創新性液晶一體化設計、豐富的CAN總線、RS-232、TTL電平接口,更好的用戶角度體驗。通道最大支持30Mbps吞吐量,可廣泛應用于工業自動化、工業機器人、無人機、視頻監控等通信工作。
YDTD8000宇東視頻數據無線圖傳系統采用工業級無線高速率數據傳輸技術,非視距,非WIFI,集合正交頻分復用時分多址調制及MIMO多進多出容量技術,完全基于IP互聯網協議,實現全雙向透明通道寬帶傳輸。非視距:300-600米;地面視距:800-1500米;空對地:5000米。系統為純硬件連接,即插即用;創新性液晶一體化設計、豐富的CAN總線、RS-232、TTL電平接口,更好的用戶角度體驗。通道最大支持30Mbps吞吐量,可廣泛應用于工業自動化、工業機器人、無人機、視頻監控等通信工作。

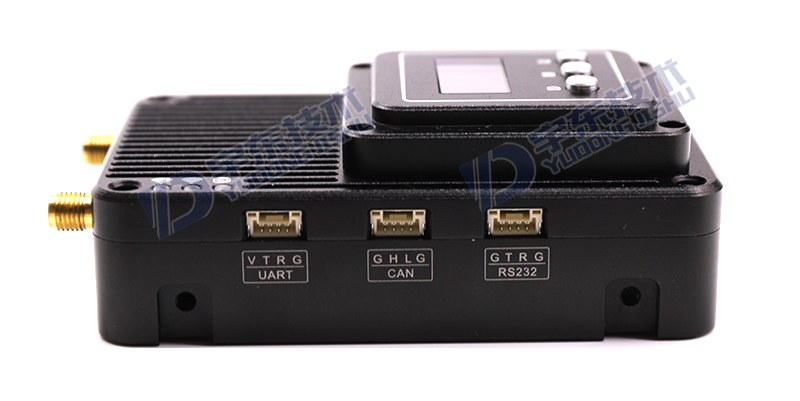

DC 9-30V IN |
|||||
1、2、3腳 |
VCC+ |
4、5、6腳 |
GND |
||
LCD_USART |
|||||
1腳 |
GND |
3腳 |
RX |
||
2腳 |
TX |
4腳 |
VCC+ 3.3V |
||
RJ45_LAN |
|||||
1腳 |
TX+ |
3腳 |
RX+ |
||
2腳 |
TX- |
4腳 |
RX- |
||
RS_232 |
|||||
1腳 |
GND |
3腳 |
RX |
||
2腳 |
TX |
4腳 |
GND |
||
CAN |
|||||
1腳 |
GND |
3腳 |
CAN-L |
||
2腳 |
CAN-H |
4腳 |
GND |
||
USART_TTL |
|||||
1腳 |
VCC+3.3V |
3腳 |
RX |
||
2腳 |
TX |
4腳 |
GND |
||
LED |
|||||
1 |
Signal 80% |
3 |
POWER |
||
2 |
Signal 20% |
|
|
