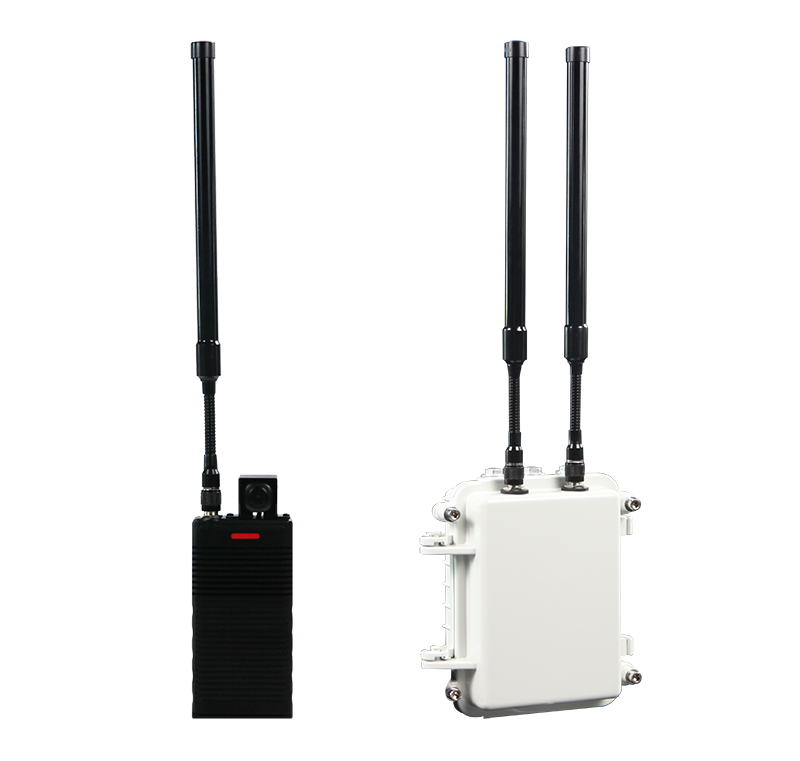

YD-HC2000-DZ
具備遠距離、超視距傳輸能力,抗干擾能力強; 傳輸延時超低,視頻畫面實時回傳,適合監控操作; 穿透性能良好,信號繞射力強,不懼金屬遮擋; 設備即插即用,一體化設計裝拆方便; 擴展性強,可以多套產品同時使用而互不干擾,系統可拓展危險報警、人臉識別等功能;
發射主機規格如下:
序號 |
項目 |
參數 |
備注 |
||
攝像頭參數 (外購設備) |
|||||
1 |
清晰度 |
高清 |
|
||
2 |
分辨率/幀率 |
720P/25Hz或者1080P30Hz |
二選一 |
||
2 |
視角 |
120° |
|
||
3 |
CMOS |
星光夜視;在0.001lux及以下的星光照度環境下,無任何輔助光源,仍然可以顯示清晰 |
|
||
4 |
鏡頭 |
定焦 |
|
||
5 |
可視距離 |
30米 |
|
||
6 |
防水防塵防霧 |
IP65 |
|
||
射頻參數 |
|||||
1 |
工作頻率 |
1427.9-1447.9MHz/750-830Mhz |
|
||
2 |
工作帶寬 |
3MHz/5MHz |
|
||
3 |
傳輸距離 |
通視無遮擋環境大于等于1.5KM &1Mbit圖像碼率 |
要求見注釋 |
||
視頻參數 |
|||||
1 |
系統開啟時間 |
20s以內(接收機啟動后,發射機上電出圖) |
|
||
2 |
圖像傳送延時 |
Rtsp模式:200-250ms AHD輸出:150-200ms;端對端延時 |
: |
||
3 |
圖像碼率 |
3MHz帶寬&500kbits /5MHz帶寬&1Mbits |
|
||
產品接口 |
|||||
1 |
電源開關 |
按鈕式開關,帶指示燈顯示 |
|
||
2 |
電池低電量指示 |
當電池出現低電量時;低電量指示燈紅燈快速閃爍 |
|
||
3 |
工作狀態指示 |
啟動正常后:紅燈慢閃爍 網絡連接成功:綠燈閃爍 視頻網絡都連接成功:綠燈常亮 |
|
||
4 |
電池扣板 |
標準對講機電池扣板,兼容3400Mah/2400MAH電池 |
|
||
5 |
天線接口 |
TNC座母頭*1 |
|
||
可靠性要求: |
|||||
1 |
工作溫度 |
-25℃~+55℃ |
|
||
2 |
儲存溫度 |
-45℃~+65℃ |
|
||
3 |
防水等級 |
IP65(當機殼達不到防水等級;需考慮外加皮套) |
|
||
4 |
相對濕度 |
≤90%(溫度為25℃條件下) |
|
||
5 |
尺寸 |
166mm*70mm*43mm(不包含天線) 外形需要改動把 攝像頭包含到發射主機內 |
|
||
6 |
重量 |
約500g 包含電池重量 |
|
||
7 |
功耗 |
12W@7.4V |
|
||
8 |
多套同時工作 |
在貨運調度場10平方公里范圍內需滿足8-10套同時工作 |
|
||
9 |
移動速度 |
小于等于60km/h |
|
||
10 |
抗干擾試驗 |
抗對講機信號干擾試驗 |
|
||
11 |
振動試驗 |
GB/T25119-2010要求進行。試驗等級為I類B級 |
|
||
12 |
淋雨試驗 |
采用固定淋雨架方式,對發射裝置進行試驗 |
|
||
13 |
絕緣電阻檢查 |
對于電源電壓高于36V部件裝置,使用500V兆歐表進行檢查,絕緣電阻應大于10MΩ |
|
||
14 |
老化測試 |
出貨前動態老化2小時,圖像正常 |
|
||
15 |
夜視攝像 |
在夜晚有正常照明燈的調車作業場地;接收視頻圖像應清晰可分辨,不應出現雪花屏或者分辨不清的花屏顯示 |
|
||
配件單元(電池和充電器) 外購件 |
|||||
1 |
額定電壓 |
7.2V |
|
||
2 |
額定容量 |
3400mAh/2400mAh(二選一) |
|
||
3 |
防水等級 |
IP67 |
|
||
4 |
工作溫度 |
0~45°C(充電)/-20~60°C(放電) |
|
||
5 |
重量 |
135g/110g |
|
||
6 |
尺寸 |
106.2*56*21.9mm/106.2*56*17.9mm |
|
||
7 |
貯存溫度 |
-20~60°C |
|
||
8 |
工作時長 |
2小時/1.5小時(低溫使用工作時間縮短) |
|
||
9 |
充電 |
充電座+電源適配器 電源適配器:輸入電壓AC110-240V 50/60Hz 輸出:12V/1A |
|
||
10 |
充電狀態 |
通過充電座上指示燈顯示對應的充電狀態: 紅燈慢閃-待機 紅燈常亮-正在充電 橙燈常亮-充電90% 綠燈常亮-充滿 紅燈快閃-故障 |
|
||
11 |
充電時間 |
約3小時充滿/2小時充滿 |
|
||
安裝配件 |
|||||
1 |
防摔鏈 |
不銹鋼材質 線粗1.4mm,長度1米;承重約6斤 ;兩邊帶鎖環 |
|
||
2 |

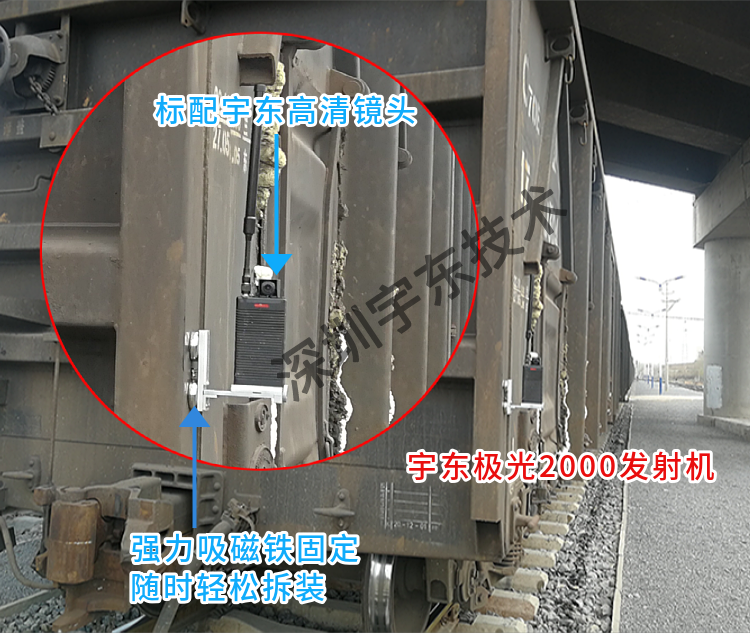

固定支架1 |
磁鐵架固定機器底部1/4螺紋內,通過磁鐵吸在 列車掛鉤位置 |
二選一 |
||
固定支架2 |
發射機安裝到T或L型支架上;兩邊自鎖固定; 也可以通過1/4螺母固定,T或L型面安裝磁鐵;安吸附在列車側面 |
||||
3 |
天線 |
長度:380mm (天線增益2dBi TNC接口) |
|
||
4 |
發射機卡扣 |
攜帶時通過卡扣固定到腰帶上 |
|
*注1:可視無遮擋測試,發射機天線高度1.5米,接收機天線高度3米,720P,1Mbps碼率,接收雙天線增益4dBi, 發射單天線 2dBi

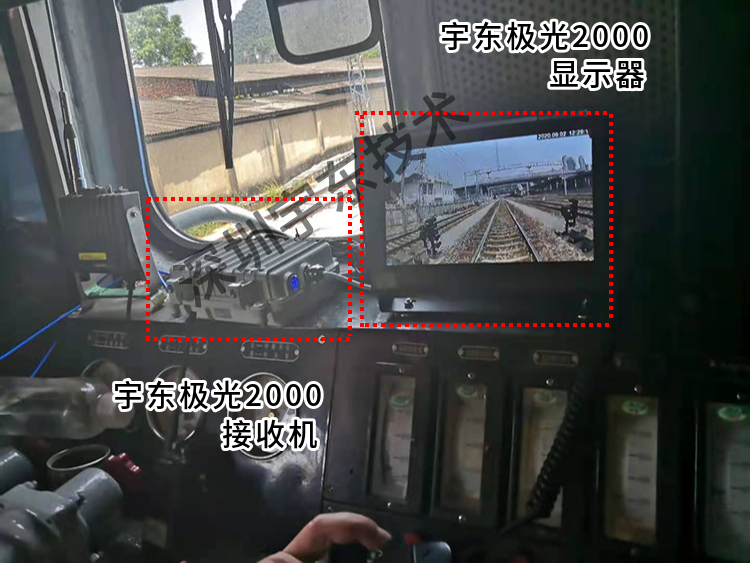

接收主機:
序號 |
項目 |
參數 |
備注 |
||
射頻參數 |
|||||
1 |
工作頻率 |
1427.9-1447.9MHz/750-830Mhz |
|
||
2 |
工作帶寬 |
3MHz/5MHz |
|
||
3 |
傳輸距離 |
通視無遮擋環境大于等于1.5KM &1Mbit圖像碼率 |
要求見注釋 |
||
視頻參數 |
|||||
1 |
系統開啟時間 |
20s以內(接收機啟動后,發射機上電出圖) |
|
||
2 |
圖像傳送延時 |
Rtsp模式:200-250ms AHD輸出:150-200ms;端對端延時 |
: |
||
3 |
圖像碼率 |
3MHz帶寬&500kbits /5MHz帶寬&1Mbits |
|
||
4 |
最后一幀 |
當出現信號中斷,圖像輸出藍屏或者黑屏,不應停留最后一幀 |
|
||
產品接口 |
|||||
1 |
電源開關 |
按鈕式開關,帶指示燈顯示 |
|
||
2 |
輸入電壓1 |
DC110V 范圍DC72-144V |
|
||
3 |
輸入電壓2 |
DC12V/2A |
|
||
4 |
輸出電壓 |
DC12V1A 給到監視器供電 |
|
||
5 |
天線接口 |
TNC座 母頭*2 |
|
||
6 |
AHD |
AHD接口*1 |
|
||
7 |
網口 |
網口*1 調試口 |
|
||
可靠性要求 |
|||||
1 |
功耗 |
9W@12V |
|
||
2 |
工作溫度 |
-25℃~+55℃ |
|
||
3 |
存儲溫度 |
-45℃~+65℃ |
|
||
4 |
防水等級 |
IP65 |
|
||
5 |
相對濕度 |
≤90%(溫度為25℃條件下) |
|
||
6 |
尺寸 |
166mm*70mm*43mm(不包含天線) |
|
||
顯示單元(外購) |
|||||
1 |
屏幕尺寸 |
9寸 |
|
||
2 |
分辨率 |
1024*600 |
|
||
3 |
視頻儲存格式 |
H.264壓縮的AVI格式 碼率,幀率可調 |
|
||
4 |
圖像格式 |
720P |
|
||
5 |
亮度 |
500cd/m2 |
|
||
6 |
視頻輸入 |
AHD |
|
||
7 |
比例 |
16:9,4:3 |
|
||
8 |
功耗 |
MAX 7W |
|
||
9 |
存儲容量 |
SD卡MAX 256G;USB硬盤 2TB |
|
||
10 |
電壓 |
12~36V |
|
||
11 |
工作溫度 |
-20~50°C |
|
||
12 |
存儲溫度 |
-40~80°C |
|
||
13 |
配件 |
支架 |
|
||
配件 |
|||||
1 |

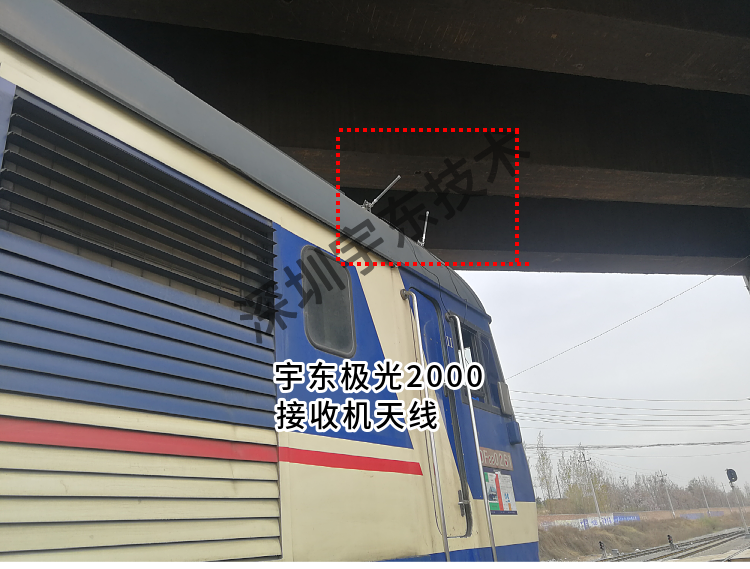

天線安裝支架 |
帶磁鐵,2個N頭天線座 |
|
||
2 |
天線 |
玻璃鋼天線(4dBi) |
|
||
3 |
天線延長線 |
TNC轉N頭 長3M |
|
||
5 |
SD卡 |
128G( 是否標配) |
|
||
6 |
線材 |
TBD |
|
||
7 |
接收端固定件 |
磁鐵安裝座 |
|
||
8 |
顯示屏固定件 |
磁鐵安裝座 |
|
